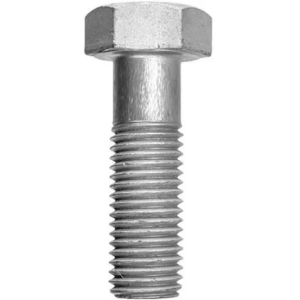

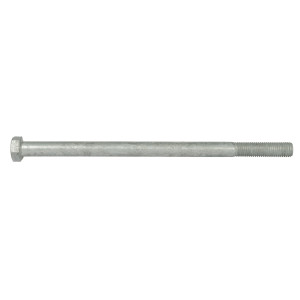

Bult Delgängad Varmförzinkad

Teknisk specifikation

DIN 931 och ISO 4014 är båda standarder för delgängade sexkantskruvar med grov gänga. Att en skruv är delgängad innebär att skruvens axel är delvis gängad i sin främre del och sedan en slät inre del.

DIN 931 är en äldre tysk standard medans ISO 4014 är en nyare internationell standard som i princip ersätter DIN 931. De två standarderna av sexkantskruvar är i princip identiska med varandra, dock med vissa skillnader i dess utformning. Skruvens längd anges alltid exklusive skruvens huvud.

Skillnaden mellan DIN 931 och ISO 4014

För dimensioner och toleranser av till exempel gänga, axeldiameter, huvudstorlek och nyckelvidd är i stort sätt identiska Den största skillnaden gäller skruvens nyckelvidd på vissa dimensioner av sexkantskruv, detta på grund av att ISO-standarden har anpassats för att minska materialåtgången. Det egentliga skillnaderna mellan DIN 931 och ISO 4014 gäller enbart nyckelvidden på dimensionerna M10 och M12. Huvudhöjden är identisk mellan DIN- och ISO standarden.

s = Nyckelvidd (skillnader finns mellan ISO och DIN)
k = Hvudhöjd (identisk mellan DIN 931 och ISO 4014)
b = minsta gänglängd (delgänga), lite beroende på om skrven är längre eller kortare än 125mm.
p = gängstigning (standard grov gänga)
