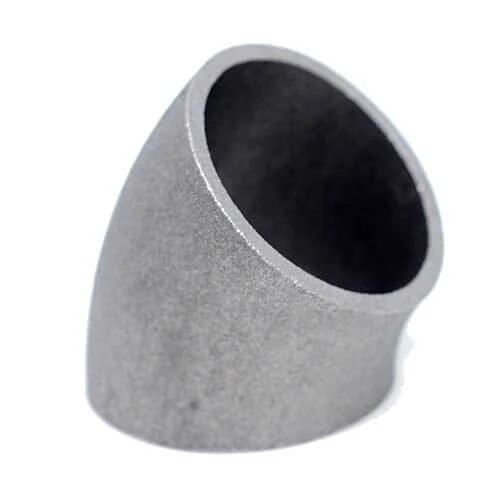

Rörböj 45° kort radie

Rörböj 45°3D Typ A EN 10253-2 P235TR2 svetsbar med kort radie och fasade kanter. Enskilda dimensioner kan vara av den högre kvaliten P235GH och skiljer sig enbart genom klassning att hantera temperaturer upp till 450°C



Produktbeskrivning

Rörböj EN 10253-2 Typ A Model 3D 45° P235TR2

Sömlös svetsbar rörböj för transport av trycksatta medier utan förhöjd temperatur. Används även som böj för handledare producerade av handelsrör eller handelstub.

Certifikat kan medlevereras avgiftsfritt men krävs att man uppger detta vid beställning. Går ej att beställa/leverera Certifikat i efterhand.

Teknisk Specifikation

Handelsnamn: Rörböj EN 10253-2 Typ A Model 3D 45°P235TR2
Benämning: Rörböj 45° 3D sömlös av tryckkärlskvalite
Teknisk förkortning: 3D 45° P235TR2
Material: P235TR
Utförande: +N normaliserad
Yta: Obehandlad
Norm: SS-EN 10253-2 TYP A
Toleranser:
Diameter: Största av +/-1% eller +/-0,5mm
Anpassningstolerans: t/20+1mm där t är godstjockleken, vid typ B den tunnaste t.
Formtolerans: Se tabell flik "Dimensions och toleranstabeller"
Avslut: För tjocklekar 3-22 mm är kanterna fasade med 30° +5°/-0
Svetsning: God Svetsbarhet
CEV: typiskt 0,19-0.22, Max -
Ytbehandling
Målning: Väl anpassade
Varmförzinkning: Väl anpassade

  Mekaniska egenskaper för Rörböj EN 10253-2 Typ A Model 3D 45°P235TR2
 Stålsort  P235TR2
 Sträckgräns ReH min.  235 N/mm2
 Brottgräns Rm min.  360 – 500 N/mm2
 Förlängning  tvärgående riktning 23%, längstgående riktning 25%
 Hårdhet HB
 Slagseghet vid -0℃  tvärgående riktning 27 J, längstgående riktning 40 J


Dimensions och toleranstabeller

Figur Rörböj 90° model 3D enligt EN 10253-2 Figur Rörböj 180° model 3D/5D enligt EN 10253-2 Figur Rörböj 45° model 3D enligt EN 10253-2
 Dimensionstabell Rörböj 45° model 3D enligt EN 10253-2
DN D R C B-W-Z
25 33,7 38 76 56
32 42,4 48 96 69
40 48,3 57 114 82
  mm mm mm mm

 Dimensionstolerans Rörböj 90° model 3D enligt EN 10253-2
DN D F-G-L-W B-Z C h P
⋜100 ⋜114,3 +/-2 +/-7 +/-7 +/-4 2
  mm mm mm mm mm mm

Formtolerans
Formtollerans för för Rörböj EN 10253-2 Typ A Model 3D 45°P235TR2

Formtolerans: Största värdet av X⋜1% av utsidesdiametern eller 1mm,
P-toleransen i Dimensionstolerans tabellen ovan.
