Rostfri Huv PN16

Rostfri Huv PN16

G- gängad av tryckkärlskvalitet 1.4308 eller 1.4408 enligt ISO 228-1 G Mer info

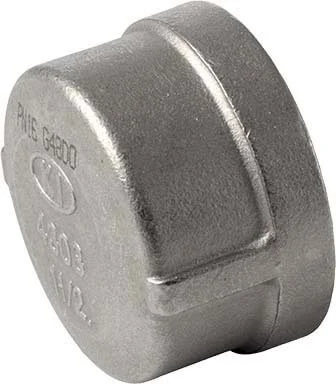

Rostfri huv gängad PN16

Rostfri huv med invändiga gängor

Stålsort: 1.4308 /1.4408
Utförande: BSP
Norm: ISO 228-1G

Gängstandard G-gänga

Denna gänga är en så kallad G-gänga och följer ISO 228/1. Den benämns i andra sammanhang även som BSP, ut i Europa kan den även kallas R-gänga. Denna används för att hålla trycksatta anordningar. Gängan finns son invändig och utvändig och skall i alla dimensionerna hålla en minimumlängd för att antas fungera som avsett. Produkterna som kommer färdiggängade med detta spår håller oftast en längre gänga. Du behöver inte använda hela, men se gärna tabellen, så att du i din tillämpning inte understiger rekommendationerna, något som kan leda till oönskade tryckfall.

  Gängstandard utvändig G-gänga
AnslutningØGänglängd
G 1/8" 9,6 8
G 1/4" 13 10
G 3/8" 16,5 10
G 1/2" 20,8 12
G 3/4" 26,3 12

  Gängstandard invändig G-gänga
AnslutningØGänglängd
G 1/8" 8,75 7,4
G 1/4" 11,8 11
G 3/8" 15,25 11,4
G 1/2" 19 15
G 3/4" 24,5 16,3
