Svetsgångjärn MS
Svetsgångjärn med pressad mässingssprint och slitbricka av mässing. Gångjärnshylsor med svetsanslag av obehandlat stål. Fasta gångjärn för mindre grindar utan möjlighet att justera. Enklare att montera men kräver större noggrannhet av montören. Finns från de minsta för luckor till lite större för mindre grindar. Varje gångjärnsdel har en svetsflärp, alltså en yta som är avsedd för svetsning. Tänk på att denna flärp kan vara ganska liten på de minsta gångjärnen. Respektive storlek finns att avläsa i tabellen nedan.
Teknisk Specifikation
Handelsnamn: Svetsgångjärn MS
Benämning: Svetsgångjärn obehandlat med mässingsring och sprint
Material:
Kropp Obehandlat stål
Sprint: Mässing
Slitbricka: Mässing
Svetsning: God svetsbarhet
Ytbehandling
Målning: Lämplig
Varmförzinkning: Lämplig
Gångjärnet delar

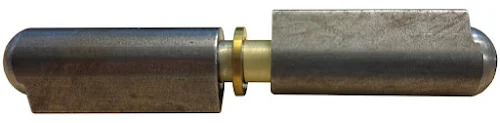

Gångjärnet består av två halvor och en mässingsring, även axeln är gjord av mässing för att minska friktionen när gångjärnet öppnas. Varje halva av gångjärnet har en svetsflärp, för att underlätta fastsättning i dörrblad och karm.
Måtten på varianterna av svetsgångjärn
| Artnr | Längd | Bredd | Axel | Flärp |
|---|
| 121508 |
40 mm |
8 mm |
5 mm |
16 mm |
|---|
| 121509 |
50 mm |
8 mm |
5 mm |
20,5 mm |
|---|
| 121510 |
60 mm |
10 mm |
6 mm |
24,5 |
|---|
| 121511 |
70 mm |
10 mm |
6 mm |
30 mm |
|---|
| 121080 |
80 mm |
12 mm |
8 mm |
33 mm |
|---|
| 121100 |
100 mm |
14 mm |
10 mm |
41 mm |
|---|
| 121120 |
120 mm |
16 mm |
10 mm |
52 mm |
|---|
| 121515 |
135 mm |
18 mm |
12 mm |
59 mm |
|---|
| 121516 |
150 mm |
20 mm |
13 mm |
66 mm |
|---|
| 121517 |
180 mm |
20 mm |
14 mm |
81 mm |
|---|
| 121518 |
200 mm |
23 mm |
16 mm |
90 mm |
|---|
| |
