Betongskruv C3 med försänkt skalle
Teknisk specifikation
Handelsnamn: Betongskruv C3 THA
Benämning: Försänkt självgängande betongskruv med torxspår
Teknisk förkortning: Betongskruv THA
Material: Kolstål
Utförande: Försänkt självgängande med torxspår
Yta: Förzinkad / målad ISO 12944-5
Norm: ISO 9223:2012
Korrosionsklass: C3
Brandklass: R120
Observera: Dessa betongskruv är inte varmförzinkade, utan sprayade med zink, vilket ger samma klass av rostskyddsmotstånd. Båda metoderna rostskyddar på samma sätt, nämligen genom att godset förses med ett tunt lager av zink. När man varmförzinkar bult så doppas godset i flytande zink och därefter slungas. Denna skruv är målad med zink i en process som tillverkaren kallar Atlantis, hos andra tillverkare kallas den zinkflake, grundprocessens tekniska namn är egentligen Sherardisering. Oavsett namn, ger ytbehandlingen en skruv med korrosionsklass C3 och håller likt varmförzinkade skruv, den högsta motståndskraften på C3 skallan. Detta leder dessvärre till att även dessa skruvar ofta felaktigen marknadsförs som varmförzinkade. Vi kallar dem för enkelhetens skull för galvade, förzinkade eller med den mest korrekta termen av alla, av korrosionsklass C3.
Betongskruven som CE märkt byggprodukt
Betongskruven är att betrakta som en byggprodukt, med ETA godkännande från och med dimension 6 mm. Förutsatt att den också uppfyller installationskraven. Det ställs krav på borrhålsdjup, avstånd mellan hålen och till betonkanten. En korrekt installation förutsätter alltså att det finns en tillräcklig massa betong som sedan bär denna belastning som uppges i tabellern. Du kan alltså inte sätta hålen för tätt, inte för nära en kant och inte heller i en betong som bara utgör ett tunt skickt. Sedan självklart om skruven sätts i sprucken eller osprucken betong, som är en terminoligi som kräver en egen förklarning.
Skiss för monteringsanvisningarna
Vad betyder sprucken och osprucken betong?
Betongens tillstånd avgör hur laster överförs.
Sprucken betong: Utsätts för dragkrafter. Osprucken betong: Stödjer tryckkrafter, ej utsatt för drag.
Belastning av betongskruven
Dessa värden gäller förutsatt att skruven monterats enligt anvisningarna ovan och har tillräckligt med betong att överföra vikten på.
Belastningskapacitet – betongskruv
| | Sprucken betong | Osprucken betong |
|---|
| 6 mm |
189kg |
198kg |
|---|
| 8 mm |
328kg |
459kg |
|---|
| 10 mm |
458kg |
642kg |
|---|
| |
Borrhålet
Betongskruven är inte självborrande. En 6 mm skruv skall borras med ett 6 mm borr. Den gängar betongen själv och håller fast stora lass tack vare denna gänga – förutsatt att den får tillräcklig kontakt med betongen. Det krävs tillräckligt håldjup , ett tillräckligt kantavstånd och minsta avstånd mellan hålen.
Monteringsanvisningar
| | 5 mm | 6 mm | 8 mm | 10mm |
|---|
| Håldjup min. |
50 mm |
65 mm |
75 mm |
95 mm |
|---|
| Borrdiameter |
5 mm |
6 mm |
8 mm |
10 mm |
|---|
Kantavstånd
min. |
35 mm |
35 mm |
35 mm |
40 mm |
|---|
Hålavstånd
min. |
35 mm |
35 mm |
35 mm |
50 mm |
|---|
| Betong min. |
100 mm |
100 mm |
100 mm |
135 mm |
|---|
| Fixtur max. |
55 mm |
85 mm |
55 mm |
35 mm |
|---|
| Spårtyp |
TX25 |
TX30 |
TX45 |
TX50 |
|---|
| |
Välj rätt skruv utifrån fixturen
Fixturen kallar vi det du skall fästa och tjockleken på detta får inte överstiga minimum skruven längd minus borrdjupet. Om den gör detta så kommer skruven inte att dras tillräckligt långt ner för att uppnå de dragvärden som specificeras i tabellen.

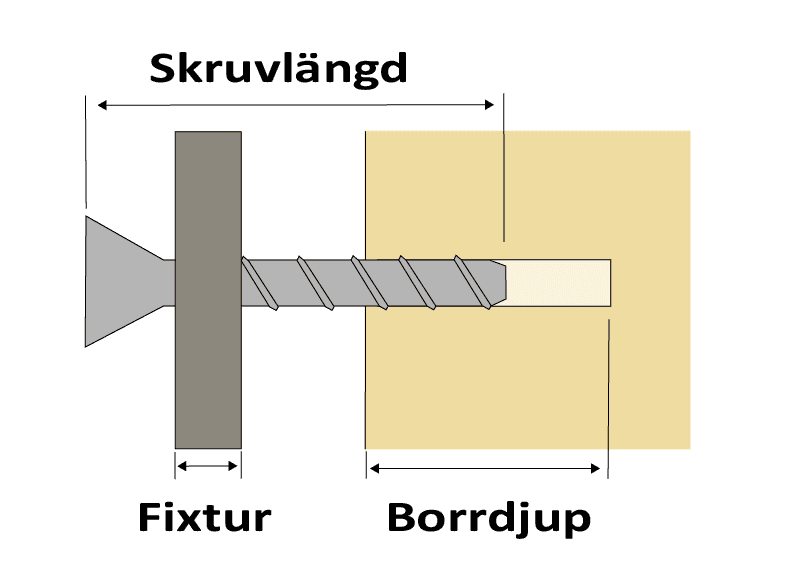

Skruvlängden måste dimensioneras så att den når förbi fixturen och får tillräckligt fäste i betongen. Det uppnås genom att skruvlängd = borrdjup + fixturtjocklek. Skruven måste alltså vara minst lika lång som summan av dessa två mått. Om fixturen är 85 mm tjock och det krävs 65 mm borrdjup (för t.ex. 6 mm skruv), behövs en skruv som är minst 150 mm lång. Hänsyn behöver tas till försänkning, fixturens tjocklek minus försänkningen.
Skruvskalle – mått och försänkning
| Skruvdiameter | Skalle Ø | Försänkningsvinkel |
|---|
| 5mm |
11mm |
90° |
| 6mm |
13mm |
90° |
| 8mm |
19.5mm |
90° |
| 10mm |
21.5mm |
90° |
| |
Observera att fixturens försänkning måste rymma skruvskallen. Försänkningens diameter bör därför motsvara eller överstiga skallemåttet.
