Mått och dimensioner för stålbalkar

Här hittar du teknisk information om vanliga stålbalkar använda i byggkonstruktioner: HEA, IPE och UPE. Varje balktyp har sin egen tabell med tvärsnittsmått, vikt, bärdata och användningsområde.

Vad innehåller denna sida?

  • Skisser: Typiska tvärsnitt för HEA, IPE, UPE enligt EN 10365.
  • Måttabeller: Höjd, flänsbredd, godstjocklek, vikt och bärdata per profil.

HEA balkar

HEA balkar är bredflänsiga I-profiler med god bärförmåga och låg vikt i förhållande till dimension. De används ofta i bärande konstruktioner som pelare, ramverk och bärlinor inom stålbyggnation.

Våra HEA balkar tillverkas av varmvalsat konstruktionsstål, i stålsorten S355J2. Samtliga mått följer EN 10365:2017 med toleranser enligt EN 10034:1993. Balkar är CE-märkta enligt EN 1090 för bärverksdelar.

Vi lagerför HEA balkar från HEA 100 upp till HEA 340. Standardlängder är 6, 12, och 15 meter. Specialkapning med dokumenterad spårbarhet kan erbjudas enligt EN 1090.

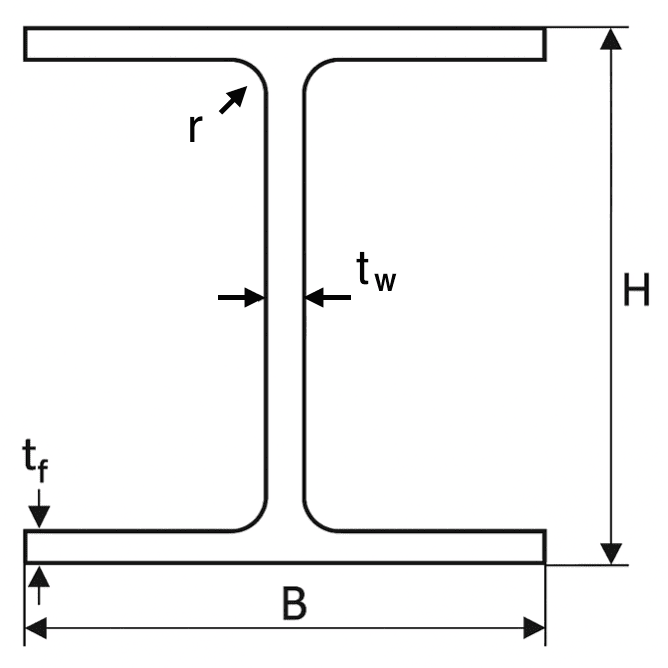

Tvärsnitt HEA balk Teckenförklaring till tabellerna
  Måttabeller HEA lättare dimensioner
 BalkHBtwtfrAGWxixWyiy
 HEA 100   96 100 5 8 12 21.2 16.7 91.4 6.55 39.2 4.30
 HEA 120 114 120 5 8 12 26.6 20.9 142 6.83 63.9 4.39
 HEA 140 133 140 5.5 8.5 12 33.2 26.1 206 7.17 94.5 4.51
 HEA 160 152 160 6 9 15 40.8 32.1 288 7.49 132 4.63
    mm    mm    mm    mm    mm      cm²        kg/m        cm³        cm        cm³        cm
  Måttabeller HEA mellanstora dimensioner
 BalkHBtwtfrAGWxixWyiy
 HEA 180  175 180 6 10 15 40.2 31.5 379 9.71 161 5.63
 HEA 200  195 200 6.5 10 15 53.5 42.0 460 9.27 200 6.11
 HEA 220  215 220 7 11 15 61.9 48.6 600 10.85 263 6.53
 HEA 240  235 240 7.5 12 18 72.3 56.7 778 11.68 319 6.63
 HEA 260  255 260 7.5 12.5 18 79.1 62.1 949 12.32 371 6.85
 HEA 280  279 280 8 13 18 86.4 67.8 1110 12.90 423 7.02
    mm    mm    mm    mm    mm      cm²        kg/m        cm³        cm        cm³        cm
  Måttabeller HEA större dimensioner
 BalkHBtwtfrAGWxixWyiy
 HEA 300  290 300 8.5 14 27 117 91.7 1750 12.3 549 6.86
 HEA 320  310 300 9 15.5 27 132 104 2080 12.6 619 6.86
 HEA 340  330 300 9.5 16.5 27 143 112 2390 13.0 655 6.74
 HEA 360  350 300 10 17.5 27 154 121 2720 13.3 689 6.71
 HEA 400  390 300 11 19 27 174 137 3220 13.6 741 6.49
 HEA 450  440 300 11.5 21 27 197 155 4170 14.5 824 6.47
 HEA 500  490 300 12 21 27 213 167 4840 15.2 880 6.44
    mm    mm    mm    mm    mm      cm²        kg/m        cm³        cm        cm³        cm

Tilläggsinformation om tabellernas värden

Observera: Måtten i tabellen följer nominella standardvärden enligt EN 10365:2017. I praktiken kan tillverkade produkter avvika något, t.ex. kan HEA 180 ha en faktisk höjd på ca 171 mm. Sådana variationer ligger inom tillåtna toleranser enligt EN 10034:1993.

Förklaring:

  • H = Profilhöjd (mm)
  • B = Flänsbredd (mm)
  • tw = Livtjocklek (mm)
  • tf = Flänstjocklek (mm)
  • r = Innerhörnsradie (mm)
  • A = Tvärsnittsarea (cm²)
  • G = Vikt per meter (kg/m)
  • Wx = Bärmoment kring x-axeln (cm³)
  • ix = Tröghetsradie kring x-axeln (cm)
  • Wy = Bärmoment kring y-axeln (cm³)
  • iy = Tröghetsradie kring y-axeln (cm)

Om våra måttabeller för stålbalkar

De tekniska värden som presenteras i våra tabeller baseras på den europeiska standarden EN 10365:2017, vilken definierar mått och toleranser för varmvalsade stålprofiler såsom HEA, HEB, IPE m.fl. Samtliga dimensioner är anpassade för att uppfylla kraven i EN 1090 och är därför fullt godkända som ingående komponenter i bärverksdelar med CE-märkning.

Vissa kolumner som historiskt förekommit i äldre svenska tabeller, såsom F (ytarea) och A-liv (livarea), återges inte här. Dessa mått saknar motsvarighet i den europeiska standarden och används idag sällan i praktisk dimensionering eller certifiering. Vår uppställning följer därför den internationellt vedertagna modellen för teknisk dokumentation.

Kontakta oss

Skulle du behöva kompletterande värden för svetsplanering, ytbehandling eller liknande, är du välkommen att kontakta oss – vi hjälper gärna till.
