Varmförzinkad HEA

Galvad Hea Stålbalk i längder om 6 och 12 meter. Med certifikat

Produktbeskrivning

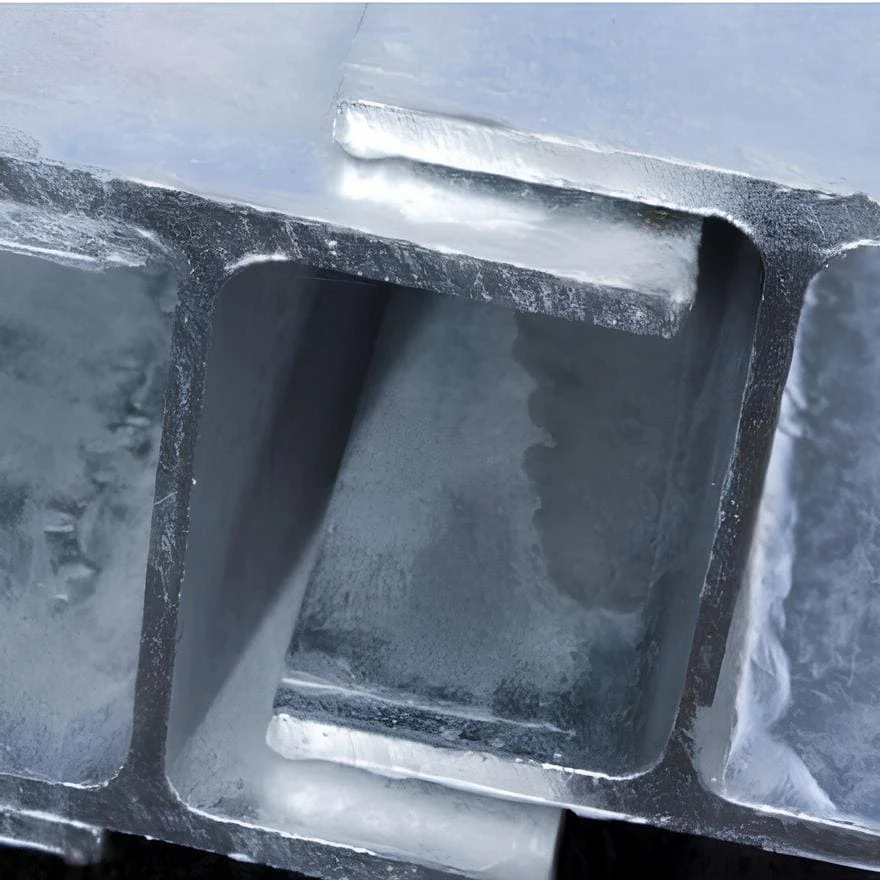

Varmförzinkad Stålbalk

Mycket förekommande varmvalsad stålprofil som består av två huvudsakliga lastbärande flänsar som sammanfogas av det liggande livet.

Balken lagerförs normalt i standardlängder om 6,05 meter, 10,1 meter samt 12,1 meter. Normal leveranstid på anpassade längder är cirka 1-3 arbetsdagar. Vid avhämtning vid yrkesbutik måste kapad balk förbeställas. Mindre längder balkar kapas efter beställning.

Teknisk Specifikation

Handelsnamn: Varmförzinkad Hea stålbalk
Benämning: Galvad Hea stålbalk
Teknisk förkortning: VFZ HEA
Material: Stål S355J2
Utförande: Varmvalsad stålbalk
Yta: Varmförzinkad enligt EN 1461
Norm: EN 10025-2:2004
Toleranser: EN 10034
Längd: +100/-0mm
Rakhet: ≤Hea 180 L x 0.003, ≤HEA 360 L x 0.0015
Vikt: +/-4%
Höjd: h≤180 +3.0/-2.0 mm, h≤400 +4.0/-2.0 mm
Bredd: b≤110 +4.0/-1.0 mm, b≤210 +4.0/-2.0 mm,
Svetsning: Zinket bör avslägsnas närmas värmekällan, lämpligt tillsatsmaterial är Autrod 12.64 alternativt OK 48.00, OK 55.00 eller likvärdigt. Vid pinnsvetsning används med fördel svetsskydsduk.
Ytbehandling:
Målning: Innan en varmförzinkad balk skall målas rekommenderas att man avvaktar tills urlakningen skett från zinkbeläggningen, detta för att uppnå varaktig vidhäftning.

Kaptolerans enligt EN 1090-2
Kaptyp A: Vinkeltoleransen vid rakkap är 0,5°, längdtoleranserna för korta längder börjar på +/-2mm.

Toleransklass Toleranser för kapad längd av HEA 100 - 220 enligt EN 1090-2
  6-400mm 401-1000mm 1001-2000mm 2001-4000mm 4001-8000mm 8001-12000mm 12001-16000mm
Klass 1 +/-2,0mm +/-2,1mm +/-2,2mm +/-2,4mm +/-2,8mm +/-3,6mm +/-4,4mm


Övriga kaptyper: Dubbla avvikelsen på tabellen

Kapa stålbalk, kaptyper enlig SS 812607
Kaptyp A Kaptyp B   HEA Dimensioner
Skiss HEA stålbalk kapad med kaptyp A Skiss HEA stålbalk kapad med kaptyp B Observera
Längden mäts alltid på den längsta delen av balken. Vinklar utgår från basen och kaptyp A är 90°
Skiss HEA stålbalk dimensioner
Balk Tvärsnittsmått Area och massa
  h b t d R F A A-liv Vikt
 VFZ Hea 100 96 100 8,0 5,0 12 0,561 2124 400 17,9
 VFZ Hea 120 114 120 8,0 5,0 12 0,677 2534 490 22,0
 VFZ Hea 140 133 140 8,5 5,5 12 0,794 3142 638 26,8
 VFZ Hea 160 152 160 9,0 5,5 12 0,794 3142 638 33,3
 VFZ Hea 180 171 180 9,5 6,0 15 1,02 4525 912 38,0
 VFZ Hea 200 190 200 10,0 6,5 18 1,14 5383 1105 45,7
 Enhet mm mm mm mm mm mm mm2 mm2 kg/m

Bearbetning av varmförzinkat stål

Generellt om varmförzinkat stål

Varmförzinkat stål kallas i folkmun galvat stål, i våra texter händer det att vi använder båda termerna.
Innan du sätter igång att bearbeta varmförzinkat material måste du ha klart för dig att zink är giftitg och att du och personer i din omgivning kan bli sjuka om du bearbetar materialet på ett felaktigt sätt. Zinket frigörs och blir till gasform när det utsätts för värme. Värmen kan komma från kapning, slipning eller svetsning. Får du i dig dessa zinkångor kan du bli kraftigt förgiftad. Tillståndet är känt som zinkfrossa och de flesta som arbetat med stål och metaller känner väl till det.
Sjukdomen är influensalik med frossa, feber över 40°, hosta, muskelvärk, illamående och kräkningar. På mindre än två dygn är besvären över, och du har ingar bestående men.

Det är relativt enkelt att undvika att bli sjuk.

Främst skall du arbeta i välventilerade utrymmen, gärna med en punktsug riktad mot det galvade som skall bearbetas. Du bör även se till att alla som vistas i lokalerna har personligt skyddsutrustning så som skyddsmask alternativt slipvisir / svetsskärm med friskluft.

Kapa galvad stålbalk
Galvad balk sågas med bandsåg eller klingsåg, kylning är viktigt även på galvat, det fyller fler funktioner än att spara klingan. Kylningen minskar mängden zinkångor som frigörs. Pga av godstjockleken och värmeutvecklingen det kan medföra, rekommenderar vi att du avlägsnar zinken närmas snittytankan, med hjälp av en roterande stålborste eller en lamellskiva. Du behöver inte oroa dig om du avlägsnar ett par mm utanför snittytan. Innan du kan kallgalva, alltså reparera zinken, måste du grada alla vassa kanter på snittytan så att zinken du penslar på inte spricker med tiden och orsakar rostbildning. Du kommer alltså behöva runda kanterna ordentligt och kan tänka på det med en gång när du avlägsnar zinken.

Borra i galvad balk
Att borra i galvat är egentligen inte någon större skillnad mot att borra i vanligt stål. Kylning skall tillföras som vanligt, ventilation krävs precis som vid all annan bearbetning då värme kan uppstå. Du skall ha ett vanligt HSS Metallborr med 118° vinkel på skären, men borrhastigheten skall vara reducerad för att minska värmeutvecklingen. Ett magnetborrmaskin underlättar borrningen i balken, eftersom du då flyttar borret till balken i stället för tvärt om. Att borra med handhållen maskin kan vara besvärligt om mängder av hål skall göras. Tänk på att försäka hålen ordentligt, detta ger hålet mjukare kanter och förhindrar sprickbildning i reparationsgalven.

Svetsa i varmförzinkad stålbalk
Innan du svetsar i varmförzinkat rekommenderar vi svetshjälm med friskluft. Du bör även avlägsna nån centimeter med galv närmas svetsfogen, så att denna inte brinner upp. Om du skall svetsa i galvat med pinne, kan slaggen bränna hål i galven och kräva reparationer på större ytor, ha som huvudregel att alltid skydda den intillggande galvade ytan med svetsskydsduk. Efter svetsning gör du rent svetsfogen och penslar på med zinkfärg. Oavsett fabrikat, så ligger zinken alltid i botten på burken och kräver ett par minuters intensiv skakning. Detta beror på att zink är en tung metall, om du slarvar kommer garanterat att visa sig, men först efter ett par år.

Resultatet av felaktig lagning med zinkfärg

räcke byggt med färdigalvade rördelar och sedan kallgalvat felaktigt detalj på räcke byggt med färdigalvade rördelar och sedan kallgalvat felaktigt detalj på räcke byggt med färdigalvade rördelar och sedan kallgalvat felaktigt detalj på räcke byggt med färdigalvade rördelar och sedan kallgalvat felaktigt Bilderna är tagna 4 år efter installation och rostfläckarna började synas redan efter 1 år.

Bandsåg Gersåg

Bandsåg

Kompletta Sågar med robusta golvställ inkl kylning, enklare såg med borsställ gerfunktion

Gersåg

Info

Plasmaskärare

Plasmaskärare

Plasmaskärare för handskärning i stål, rostfritt och aluminium. Portabel plasma för den lilla verkstaden.

Plasma i lager

Info

Magnetborrmaskin weldon

Magnetborrmaskin

För kärnborr och spiralborr med weldon fäste, kompletta sätt med väska, maskin och tillhörande behållare för kylmedium

Weldon

Info

fotplåt med bulthål

Stålplatta och Fotplåt

Färdiggalvad med bulthål eller bara sågad till ditt format - med 3.1 intyg på begäran.
C3 CE- märke Certifikat

Köp färdig / gör egen själv

Info

Kapskiva för vinkelslip för stål och rostfritt

Kapskiva för stål

Kapskiva för kapning i stål, fungerar utmärkt i varmförzinkat.

Proffskiva för vinkelslip

Info

125mm Sliprondel för vinkelslip för rostfritt

Sliprondell avlägsnar galv

Lamell för slipning av zinkytan, finns i både konkavt och plant utförande. 125 mm för vinkelslip

Lammelrondel för slipning

Info

125mm Sliprondel för vinkelslip för rostfritt

Stålborste för vinkelslip

Roterande stålbosten 125mm för montering på vinkelslip och slipning av zinkytan som behöver avlägsnas.

125 mm för vinkelslip

Info

Alpen HSS Metallborr

Metallborr för stål och galvat

HSS Metallborr, för standarchuck på borrmaskiner. 118° vinkel på skären, anpassad för stål och varmförzinkat stål.

HSS Metallborr proffskvalite

Info

Skärpasta 1 kg

Kylning vid borrning

Med starkt vidhäftningförmåga idealisk för horisontellt arbete. Förhindrar överhettning av borr och ökar sågbladens livslängd.

Skärpasta kyler effektivt

Info

Svetshjälm

Svetshjälm

Svetskärmar och slipvisir, med eller automatisk avbländning, med eller utan friskluftsagregat med ställbart luftflöde.

I alla prisklasser

Info

svetsskyddsduk

Svetsskyddsduk

Kantsydd svetsskyddsduk med ögla för upphängning, som metervara, tål upp till 550°, 600°, 750° eller 1200°C

På rulle, som metervara

Info

Handske för svetsarbete - svetshandske

Svetshandskar

Med eller utan hög krage, i läder eller syntet. Stort sortiment i olika prisklasser.

Kevlarförstärkta

Info

Frakt och vikt

Galvad Hea är skrymmande

Balkar faller inom fraktbolagens kategori skrymmande långgods och har därför ett högre fraktpris. Aktuellt fraktpris för din beställning syns omgående i kassafunktionen.

Leverans av Varmförzinkad HEA i hela landet

Via fraktbolag inhandlar vi en transport till din adress, en förutättning när du köper större mängder är att vägen till din adress är farbar för ett större fordon. Tänk även på att balkarna ett långgods som kräver sidolossning och en vikt som förutsätter truckar. I takt med att du ökar dimension och längd på balken så blir den mer svårhanterlig.

Kranbilsleverans i Göteborgsområdet

För leverans inom Göteborgsområdet kör vi ut med någon av våra egna kranbilar. Bilarna är upp till ca 12 meter och det är bra om du kontrollerar att vi kan komma fram överallt och att det inte råder viktbegränsningar för fordon. Är du osäker kan du alltid kontakta vår kundtjänst.

Kranbilsleverans i övriga landet

Vi bokar Kranbilsleveranser i övriga delar av landet vid större mängder och längder, men kan även göra det emot beställning. Vänligen kontakta kundtjänst.

Avhämtning i Göteborgsområdet

Vill du hämta själv på vårt lager i Bohus bistår vi gärna med trucklastning. Har du utstick på balkarna, förser vi dig självklart även med varningsvimpel. Surningsredskap anpassade för standardinfästning på lastbilar och flak finns att köpa hos oss.

Balk Vikt
  1m 6,05m 12,1m
 VFZ Hea 100 17,9 108 -
 VFZ Hea 120 22 132 -
 VFZ Hea 140 26,8 162 -
 VFZ Hea 160 33,3 201 403
 VFZ Hea 180 38 230 460
 VFZ Hea 200 45,7 276 553
